Ktorá vodotesná ventilačná zátka chráni vaše zariadenie?

Vodotesná ventilačná zátka technológia umožňuje vyrovnávanie tlaku a riadenie vlhkosti v utesnených krytoch pri zachovaní ochrany proti vniknutiu. Toto technické preskúmanie zahŕňa systémy hodnotenia IP, membránové inžinierstvo a špecifikácie obstarávania, ktoré sú nevyhnutné pre B2B kupujúcich v automobilovom, svetelnom a priemyselnom sektore.

Základy vodotesnej ventilácie

Normy hodnotenia IP a ochrana proti vniknutiu

Kódy medzinárodnej ochrany (IP) klasifikujú mechanické a elektrické kryty proti vniknutiu pevných látok a kvapalín. Druhá číslica konkrétne označuje ochranu proti vniknutiu kvapaliny s hodnotami od 0 (žiadna ochrana) do 9K (čistenie vysokotlakovou parou).

Špecifikácie hodnotenia IP:

Hodnotenie	Úroveň ochrany	Podmienky testu	Typické aplikácie
IP54	Obmedzená prašnosť, striekajúca voda	10 l/min, trvanie 5 min	Vnútorné elektrické panely
IP65	Prachotesné, vodné trysky	12,5 l/min, vzdialenosť 3 m	Kryty vonkajšieho osvetlenia
IP66	Prachotesné, výkonné vodné trysky	100L/min, vzdialenosť 3m	Námorné vybavenie, ťažké umývanie
IP67	Prachotesné, dočasné ponorenie	hĺbka 1 m, 30 minút	Ponorná elektronika
IP68	Prachotesné, nepretržité ponorenie	Určený výrobcom	Podvodné senzory, potápačské vybavenie
IP69K	Prachotesná, vysokotlaková para	80°C, tlak 8-10 MPa	Spracovanie potravín, čistenie vozidiel

Veda o priedušných membránach

Efektívne vodotesné odvetrávanie sa spolieha na expandované polytetrafluóretylénové (ePTFE) membrány s mikroporéznymi štruktúrami (veľkosť pórov 0,1-10 μm). Povrchové napätie zabraňuje prenikaniu kvapalnej vody (kontaktný uhol >140°), zatiaľ čo vodná para difunduje cez prepojené póry prostredníctvom Knudsenovej difúzie a Fickianovho transportu.

Vodotesná ventilačná zátka IP67 pre vonkajšie osvetlenie

Vodotesná ventilačná zátka IP67 pre vonkajšie osvetlenie aplikácie riešia kritickú výzvu tepelného cyklovania v utesnených svietidlách. Účinnosť LED generuje teplo počas prevádzky; chladenie vytvára podtlak, ktorý ťahá vlhkosť cez tesnenia.

Požiadavky na odolnosť proti prachu a ponoreniu

Vonkajšie svietidlá sú vystavené vplyvu prostredia vrátane dažďa, snehu a vysokotlakového čistenia. Krytie IP67 zaisťuje funkčnosť po dočasnom ponorení počas zaplavenia alebo náhodného ponorenia. Kompletná ochrana proti vniknutiu prachu (hodnotenie 6) zabraňuje optickej degradácii spôsobenej hromadením častíc na reflektoroch a šošovkách.

Changzhou Baonong New Material Technology Co., Ltd. vyvíja vodotesné a priedušné produkty široko používané v automobilových svetlometoch, ktoré zaisťujú bezpečnosť pri používaní a preprave vďaka funkcii priedušnosti a zároveň vodotesnosti.

Tepelný manažment v uzavretých svietidlách

Odvzdušňovacie zátky umožňujú konvekčný prenos tepla pri zachovaní celistvosti tesnenia. Tepelné modelovanie naznačuje 15-25% zníženie teploty vnútornej dutiny v porovnaní s plne utesnenými dizajnmi, čím sa predlžuje životnosť LED ovládača o 30-40%.

Špecifikácie vetracích otvorov vonkajšieho osvetlenia:

Parameter	Pouličné osvetlenie	Povodňové osvetlenie	High-Bay Industrial
Priemer vetracieho otvoru (mm)	10-12	12-16	16-20
Rýchlosť prúdenia vzduchu (l/min)	0,5-1,0	1,0-2,0	2,0-4,0
Prevádzková teplota (°C)	-40 až 85	-40 až 100	-40 až 120
Plocha membrány (mm²)	20-30	40-60	80-120
Hodnotenie ochrany	IP67	IP66/IP67	IP66/IP68

Vodotesná priedušná ventilačná zátka M12

Vodotesná priedušná ventilačná zátka M12 konfigurácie využívajú štandardy metrických závitov (M12×1,5) bežné v európskych automobilových a priemyselných zariadeniach. Geometria závitu zaisťuje mechanické uchytenie, zatiaľ čo kompresia O-krúžku poskytuje primárne utesnenie.

Normy závitov a geometria tesnenia

Závity M12×1,5 poskytujú stúpanie 1,5 mm s uhlom boku 60°. Dĺžka záberu 8-10mm zaisťuje primeranú pevnosť závitu v šmyku (minimálne 50N zachovanie ťahu). Materiály O-krúžkov zahŕňajú:

• FKM (Viton): -20°C až 200°C, vynikajúca chemická odolnosť
• EPDM: -40°C až 120°C, vynikajúca odolnosť voči vode a pare
• Silikón (VMQ): -60°C až 200°C, nízke nastavenie kompresie
• NBR: -30 °C až 100 °C, cenovo výhodné všeobecné použitie

Automobilové a priemyselné aplikácie

Vetracie otvory M12 dominujú krytom ECU automobilov, riadiacim modulom prevodovky a batériovým súpravám elektrických vozidiel. Aplikácie priemyselnej automatizácie zahŕňajú kryty servomotorov a kryty PLC vystavené vplyvom prostredia.

Vodotesná odvzdušňovacia zátka pre elektrický kryt

Vodotesná odvzdušňovacia zátka pre elektrický kryt systémy zabraňujú poruchám súvisiacim s kondenzáciou prostredníctvom vyrovnávania tlaku. Tesnenie krytu zachytáva vlhkosťou zaťažený vzduch; poklesy teploty spôsobujú kondenzáciu na kritických komponentoch.

Vyrovnávanie tlaku a prevencia kondenzácie

Denné teplotné rozdiely o 20 °C generujú tlakové rozdiely 7-10 kPa v utesnených 100-litrových krytoch. Odvzdušňovacie zátky vyrovnávajú tlak v priebehu niekoľkých sekúnd a zároveň blokujú prenikanie tekutej vody. Zníženie rizika kondenzácie koreluje s výmenným kurzom vzduchu:

Objem krytu (L)	Odporúčaný odvzdušňovací prietok (l/min)	Čas vyrovnania tlaku	Zníženie rizika kondenzácie
10-25	0,2-0,5	< 30 sekúnd	85 – 90 %
25-100	0,5-1,5	< 60 sekúnd	80 – 85 %
100-500	1,5-5,0	< 120 sekúnd	75 – 80 %
500-2000	5,0-15,0	< 300 sekúnd	70 – 75 %

Normy integrity krytu

Hodnoty NEMA 4X a UL 50E Typ 4X vyžadujú odolnosť proti korózii a vodotesnosť zodpovedajúcu IP66. Integrácia odvzdušňovacej zátky musí zachovať tieto hodnoty prostredníctvom kompresie tesnenia a utesnenia závitu.

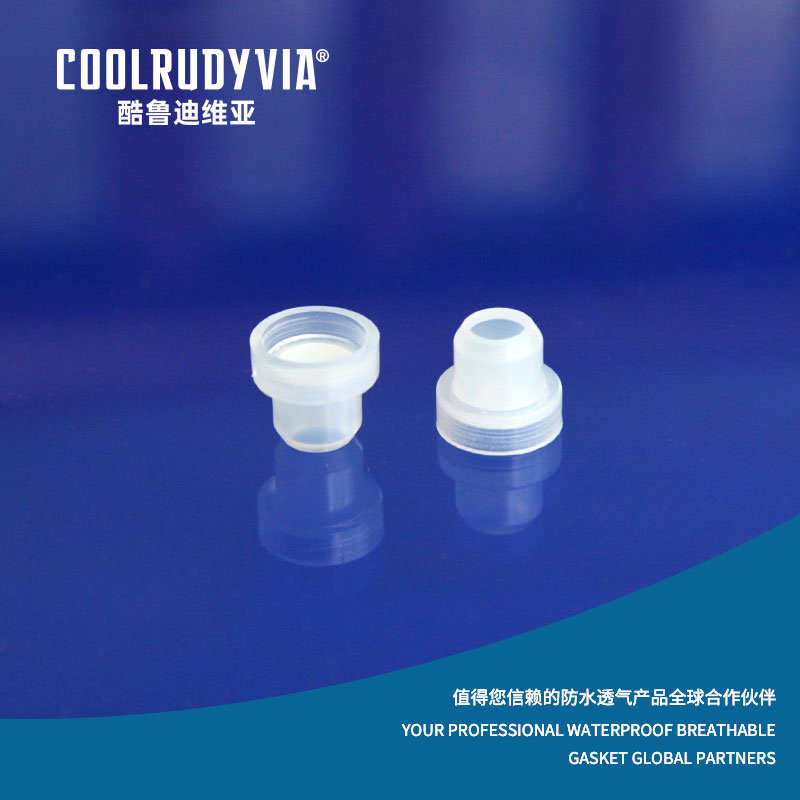

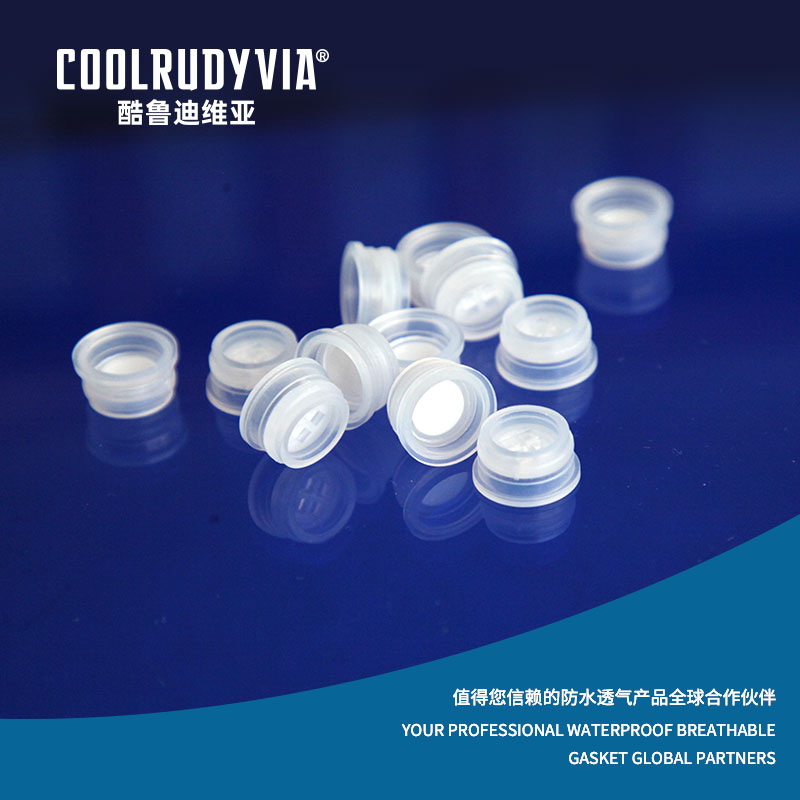

Plastová vodotesná ventilačná zátka s membránou

Plastová vodotesná ventilačná zátka s membránou konštrukcia vyvažuje efektívnosť nákladov s požiadavkami na výkon. Materiály krytu a špecifikácie membrán určujú chemickú kompatibilitu a životnosť.

ePTFE membránové inžinierstvo

Výroba membrán zahŕňa mechanické napínanie PTFE na vytvorenie mikroporéznych štruktúr (morfológia uzlov a vlákien). Kľúčové parametre zahŕňajú:

• Pórovitosť: 70-85% podiel dutín pre vysokú priepustnosť plynov
• Hrúbka: 20-100 μm vyrovnávajúca pevnosť a priepustnosť
• Bublinový bod: >100 kPa (minimálny tlak na pretlačenie kvapaliny cez póry)
• Vstupný tlak vody: >50 kPa pre krytie IP67
• Priepustnosť vzduchu: 5-50 l/min/cm² pri rozdiele 7 kPa

Porovnanie výkonu membrán:

Typ membrány	Vstupný tlak vody (kPa)	Prietok vzduchu (L/min/cm²)	Chemická odolnosť	Prevádzková teplota (°C)
Štandard ePTFE	50-100	20-30	Výborne	-200 až 260
ePTFE oleofóbny	30-70	15-25	Dobrý (odolný voči olejom)	-200 až 260
Potiahnuté PU	30-50	10-20	Mierne	-40 až 80
PVDF	40-80	15-25	Výborne	-40 až 150

Materiálová kompatibilita a chemická odolnosť

Materiály na bývanie musia odolať vplyvu životného prostredia:

• PA66 (Nylon 66): Dobrá mechanická pevnosť, odolnosť voči automobilovým kvapalinám
• PBT (polybutyléntereftalát): Vynikajúca rozmerová stálosť, elektrické vlastnosti
• PP (polypropylén): Cenovo výhodné, chemicky odolné, nižšia pevnosť
• POHĽAD: Vysoká teplota, agresívne chemické prostredie

Changzhou Baonong New Material Technology Co., Ltd. vlastní štandardnú priemyselnú dielňu s rozlohou viac ako 6 000 metrov štvorcových a je vybavená viac ako 90 sadami nezávislých automatizovaných zariadení vlastnených duševným vlastníctvom, ktoré sú vysokorýchlostné, presné, stabilné a spoľahlivé.

Výrobca vodotesnej skrutkovacej odvzdušňovacej zástrčky

Výber a vodotesná skrutka výrobcu ventilačnej zátky vyžaduje overenie systémov kvality, testovacích schopností a konzistentnosti výroby. Presnosť závitu a integrita membrány priamo ovplyvňujú výkon poľa.

Systémy kontroly kvality a dvojitej kontroly

Komplexné riadenie kvality zahŕňa:

• Vstupná kontrola materiálu: Testovanie živice MFI, overenie bodu bubliny membrány
• Priebežné monitorovanie: Priemer stúpania závitu (±0,05 mm), overenie krútiaceho momentu
• Záverečné testovanie: 100% skúška tesnosti (metóda poklesu tlaku), vizuálna kontrola
• Štatistická kontrola procesu: Cpk > 1,33 pre kritické rozmery

Po ôsmich rokoch vývoja sa spoločnosť Changzhou Baonong New Material Technology Co., Ltd. stala jedným z mála štandardizovaných, moderných a vysokokvalitných integrovaných výrobcov, ktorí sa špecializujú na produkty série vodotesných a priedušných membrán. Každý výrobok prechádza dvojitým kontrolným mechanizmom automatického testovania zariadení a manuálnej kontroly, čím sa zabezpečuje stabilná, spoľahlivá a bezpečná kvalita.

Priemyselné aplikačné inžinierstvo

Ochrana automobilových svetlometov

Moderné LED svetlomety generujú značné teplo v uzavretých krytoch. Odvzdušňovacie zátky zabraňujú kondenzácii počas tepelných cyklov a zároveň blokujú prach a vodu z vysokotlakového umývania. Automobilové špecifikácie vyžadujú:

• Teplotné cykly: -40 °C až 120 °C, 500 cyklov
• Tlakové umývanie: 80°C, 80-100 bar, vzdialenosť 10-15 cm
• Chemická odolnosť: pohonné hmoty, oleje, čistiace prostriedky, cestné soli
• Odolnosť voči vibráciám: 10-2000 Hz, 5g RMS podľa ISO 16750-3

Odvzdušňovanie obalov nápojov a pesticídov

Agrochemické kontajnery vyžadujú vetranie, aby sa predišlo zvyšovaniu tlaku počas zmien nadmorskej výšky alebo kolísania teploty a zároveň sa zabránilo úniku kvapaliny pri prevrátení. Vodotesná ventilačná zátka technológia umožňuje:

• Vyrovnanie tlaku počas leteckej dopravy (nadmorská výška 0-12 000 m)
• Zabránenie deformácii nádoby a poškodeniu etikety
• Blokovanie úniku tekutých pesticídov (povrchové napätie > 50 mN/m)
• Kompatibilita s agresívnymi chemickými prípravkami

Tieto produkty sa široko používajú v obaloch na fľaše na nápoje, v obaloch na pesticídy atď., Čo zaisťuje bezpečnosť pri používaní a preprave s vlastnosťou priedušnosti, ale vode.

Služby obstarávania a prispôsobenia

OEM špecifikácie a rýchle dodanie

Vlastný vývoj odvzdušňovacej zátky rieši špecifické požiadavky aplikácie. Možnosti prispôsobenia zahŕňajú:

Typ prispôsobenia	Čas vývoja	MOQ (jednotky)	Investície do nástrojov
Farebná variácia (štandardná forma)	1-2 týždne	5 000	žiadne
Logo/tlač	2-3 týždne	10 000	Minimálne (nastavenie tlače)
Úprava veľkosti závitu	4-6 týždňov	20 000	Mierne (threading tools)
Vlastné vlastnosti membrány	6-8 týždňov	50 000	Vysoká (vývoj membrány)
Kompletný vlastný dizajn	10-12 týždňov	100 000	Kompletná výroba foriem

Spoločnosť môže poskytnúť zákazníkom rôzne profesionálne produkty rýchlo, stabilne, efektívne a kvalitne, čím pomáha zákazníkom získať dôveru spotrebiteľov.

Často kladené otázky

Ako si vyberiem správne hodnotenie IP pre moje konkrétne prostredie?

Výber hodnotenia IP vyvažuje požiadavky na ochranu s kompromismi medzi cenou a výkonom. Vodotesná ventilačná zátka IP67 pre vonkajšie osvetlenie aplikácie vyhovujú prostrediam s dočasným rizikom zaplavenia alebo vysokotlakového čistenia. IP66 postačuje na vystavenie dažďu bez ponorenia. IP68 so špecifikovanou hĺbkou rieši nepretržité aplikácie pod vodou. Zvážte skôr najhorší scenár než typické podmienky; postupy údržby (tlakové umývanie) často presahujú zaťaženie životného prostredia. Pre aplikácie pod kapotou automobilov poskytuje dodatočnú bezpečnosť IP6K9K (odolnosť voči čisteniu parou). Overte, či si celá zostava, nielen komponent ventilácie, zachováva menovitú ochranu pri inštalácii.

Aká je typická životnosť vodotesných membrán ventilačných zátok a kedy by mala nastať výmena?

Membrány ePTFE vykazujú teoretickú životnosť presahujúcu 20 rokov v benígnom prostredí. Skutočná životnosť závisí od chemickej expozície, frekvencie teplotných cyklov a mechanického namáhania. Agresívne chemické prostredie (silné kyseliny, zásady alebo oxidačné činidlá) môže degradovať membrány v priebehu 2-5 rokov. Vystavenie UV žiareniu bez stabilizácie spôsobuje štiepenie reťaze PTFE. Indikátory výmeny zahŕňajú: viditeľné poškodenie membrány (roztrhnutie, prepichnutie), vniknutie vody počas testovania, znížený prietok vzduchu (spomalenie vyrovnávania tlaku > 50 %) alebo fyzickú deformáciu krytu. Vodotesná skrutka vo výrobcovi odvzdušňovacej zátky špecifikácie by mali zahŕňať údaje zo zrýchleného testu starnutia (85 °C/85 % RH, 1 000 hodín) preukazujúce zníženie výkonu o menej ako 10 %. Stanovte si plány preventívnej výmeny na základe kritickosti aplikácie – 5 rokov pre automobilový priemysel, 3 roky pre vystavenie chemikáliám.

Aké minimálne objednávacie množstvá platia pre na mieru navrhnuté vodotesné odvzdušňovacie zátky?

Štandardné katalógové produkty zvyčajne vyžadujú 1 000 až 5 000 jednotiek MOQ. Plastová vodotesná ventilačná zátka s membránou prispôsobenie pomocou farebnej tlače alebo tlače loga zvyšuje MOQ na 10 000 – 20 000 jednotiek kvôli nákladom na nastavenie. Úpravy geometrie závitu (neštandardné stúpanie alebo priemer) si vyžadujú špeciálne nástroje s 20 000 – 50 000 jednotkových MOQ na amortizáciu nákladov na formy (15 000 – 40 000 USD). Vlastný vývoj membrány (špecifická veľkosť pórov, oleofóbna úprava) predstavuje najvyššiu investíciu s minimom 50 000-100 000 jednotiek a nákladmi na vývoj 50 000 USD. Changzhou Baonong New Material Technology Co., Ltd. ponúka flexibilné škálovanie od prototypu (100-500 jednotiek) až po plnú výrobu s cenovými úrovňami v ročných objemoch 10 000, 50 000 a 100 000. Vlastníctvo nástrojov prechádza na zákazníka po výrobe 500 000 kusov.

Aké sú vodotesné priedušné ventilačné zátky M12 v porovnaní s alternatívami namontovanými na lepidlo?

Vodotesná priedušná ventilačná zátka M12 konfigurácie poskytujú vynikajúce mechanické uchytenie a prevádzkyschopnosť v porovnaní s lepiacimi držiakmi. Pri inštalácii so závitom sa dosahuje prídržná sila 50 – 100 N oproti 20 – 40 N pri montáži s lepidlom citlivým na tlak (PSA). Ventilačné otvory M12 tolerujú vibrácie a tepelné cykly bez uvoľnenia; adhézne spoje sa môžu degradovať nad 85 °C alebo migráciou zmäkčovadla z materiálov krytu. Lepiace otvory však umožňujú inštaláciu na tenkostenné alebo zakrivené povrchy nevhodné pre závitové otvory. M12 vyžaduje na inštaláciu hrúbku steny 10-12 mm a prístup na obe strany. Porovnanie nákladov uprednostňuje lepidlo pre veľkoobjemové aplikácie s nízkou prevádzkou; M12 dominuje v automobilovom priemysle a priemysle, kde je spoľahlivosť rozhodujúca. Hybridné riešenia (závitová základňa s možnosťou lepidla) poskytujú flexibilitu dizajnu.

Aké testovanie potvrdzuje výkon vodotesnej odvzdušňovacej zástrčky pre elektrické kryty?

Komplexná validácia zahŕňa simuláciu prostredia a dlhodobé testovanie spoľahlivosti. Overenie IP hodnotenia vyžaduje certifikované laboratórne testovanie: prach (mastenec, koncentrácia 2 kg/m³, 2 hodiny) a voda (ponorenie do menovitej hĺbky, minimálne 30 minút). Vodotesná odvzdušňovacia zátka pre elektrický kryt aplikácie navyše vyžadujú cyklovanie tepelným šokom (-40 °C až 85 °C, 100 cyklov) na overenie integrity pripojenia membrány. Cyklovanie tlaku (rozdiel ±5 kPa, 10 000 cyklov) simuluje denné zmeny teploty. Testovanie chemickej kompatibility vystavuje vzorky reprezentatívnym kvapalinám (oleje, rozpúšťadlá, čistiace prostriedky) na 168 hodín pri teplote 50 °C s následným testovaním tesnosti. Testovanie soľným postrekom (ASTM B117, 96-240 hodín) potvrdzuje odolnosť proti korózii pre námorné aplikácie. Žiadajte radšej kompletné správy o testoch vrátane štatistických údajov (priemer, štandardná odchýlka, minimálne hodnoty) než súhrny vyhovelo/nevyhovel.

Referencie

• Medzinárodná elektrotechnická komisia. (2017). IEC 60529: Stupne ochrany poskytované krytmi (IP kód) . Ženeva: IEC.
• Underwriters Laboratories. (2020). UL 50E kryty pre elektrické zariadenia, environmentálne hľadiská . Northbrook, IL: UL.
• Medzinárodná organizácia pre normalizáciu. (2018). ISO 20653: Cestné vozidlá – Stupne ochrany (IP kód) – Ochrana elektrického zariadenia pred cudzími predmetmi, vodou a prístupom . Ženeva: ISO.
• ASTM International. (2019). ASTM B117-19 Štandardná prax pre prevádzku zariadenia na rozprašovanie soli (hmlu). . West Conshohocken, PA: ASTM.
• Spoločnosť automobilových inžinierov. (2012). SAE J575: Testovacie metódy a vybavenie pre osvetľovacie zariadenia na použitie na vozidlách s celkovou šírkou menšou ako 2032 mm . Warrendale, PA: SAE.
• Asociácia chemických látok a filmu. (2015). Technická príručka pre ePTFE membrány: Vlastnosti a aplikácie . CFFA.
