Ako chráni priedušná zátka vašu kritickú elektroniku?

V neúnavnom úsilí o miniaturizáciu a odolnosť čelia moderné elektronické a mechanické systémy základnému fyzikálnemu paradoxu: vyžadujú robustný, utesnený kryt na ochranu proti vode, prachu a kontaminantom, no to isté tesnenie dokáže zachytiť škodlivé tlakové rozdiely a výpary vlhkosti. Toto vnútorné prostredie, ak nie je riadené, vedie ku kaskáde porúch – kondenzácii kondenzátu na doskách plošných spojov, prasknutiu tesnení pod tlakom vákua, slzeniu tesnení pri zmenách nadmorskej výšky a zlyhaniu ventilačných otvorov batérie. Riešením tejto inžinierskej výzvy nie je kompromis v oblasti tesnenia, ale zlepšenie prostredníctvom mikroventilácie. A Dlhotrvajúca priedušná zátka je precízne skonštruovaný komponent, ktorý pôsobí ako selektívna bariéra využívajúca pokročilú membránovú vedu, ktorá umožňuje pomalý prechod vzduchu na vyrovnanie tlaku a zároveň predstavuje nepriepustnú bariéru pre kvapalnú vodu a pevné častice. Pre dizajnérov, produktových manažérov a špecialistov na obstarávanie v sektoroch automobilového priemyslu, spotrebnej elektroniky, priemyselného internetu vecí a energetiky je pochopenie špecifikácií a použitia týchto komponentov kľúčové pre spoľahlivosť produktu. Tento článok poskytuje hĺbkový technický ponor do prevádzkových princípov, materiálovej vedy a aspektov aplikácie priedušných zátok, od jednoduchého vodeodolná priedušná membránová zátka do komplexu vysokoteplotná priedušná ventilačná zátka určené pre použitie pod kapotou automobilov. Ovládanie tohto komponentu zaisťuje, že váš kryt ľahko dýcha, udržiava vnútornú rovnováhu a zabraňuje prenikaniu prostredia počas plánovanej životnosti produktu.

1. Technológia jadra: Veda o selektívnej permeabilite

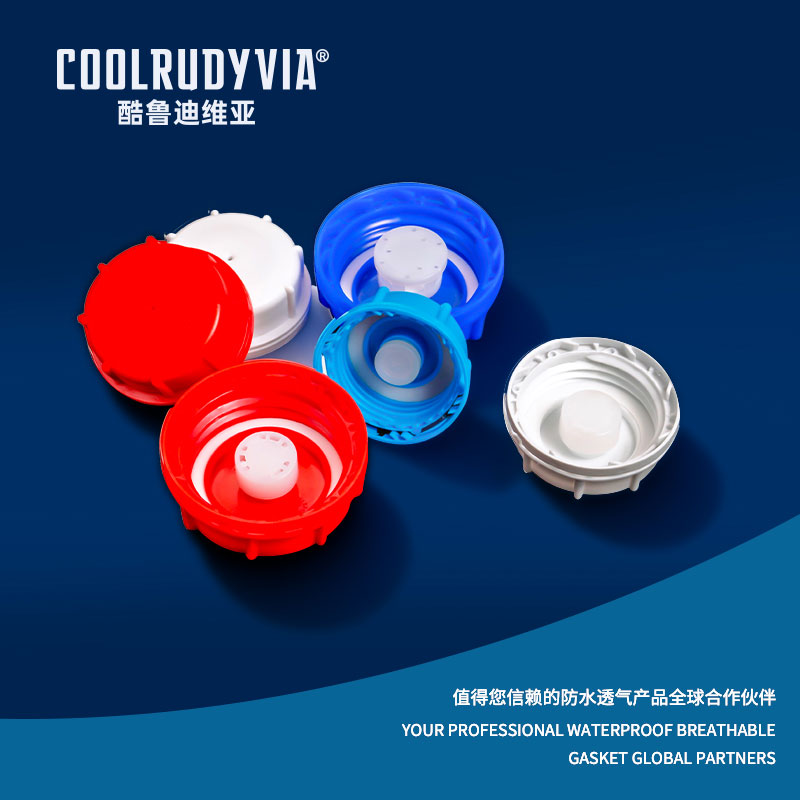

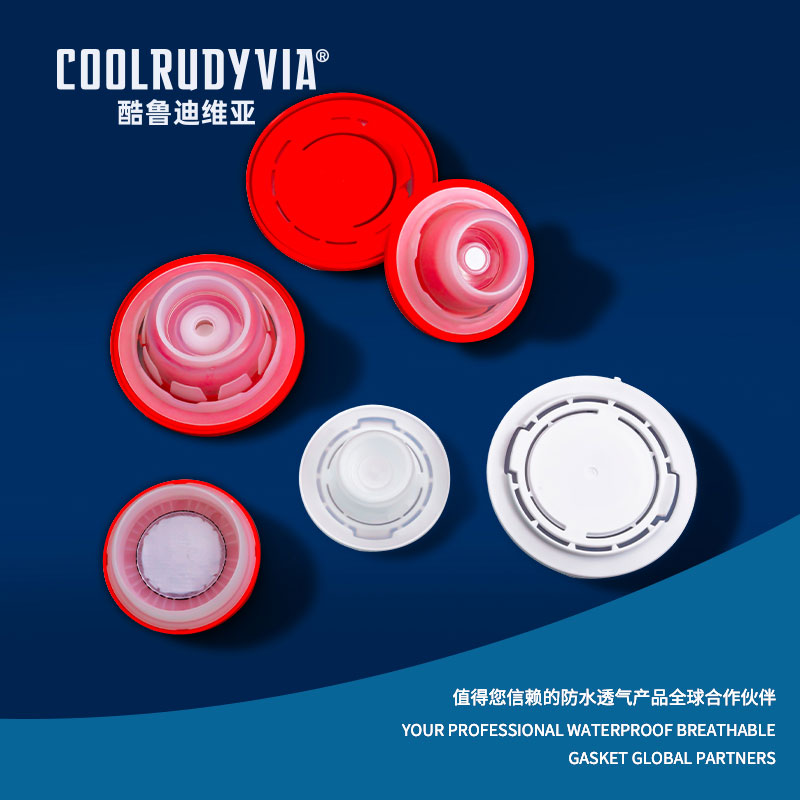

V srdci každej spoľahlivej priedušnej zátky leží mikroporézna membrána, najčastejšie vyrobená z expandovaného polytetrafluóretylénu (ePTFE). Jedinečná štruktúra tohto materiálu je výsledkom kontrolovaného procesu expanzie, ktorý vytvára matricu vzájomne prepojených mikroskopických pórov. Tieto póry sú rádovo menšie ako kvapôčka vody (zvyčajne okolo 0,2 až 10 mikrónov), ale väčšie ako molekuly plynu. Tento veľkostný rozdiel je základom jeho funkcie: povrchové napätie bráni tekutej vode preniknúť do pórov, zatiaľ čo molekuly vzduchu voľne prechádzajú difúziou, čo umožňuje vyrovnávanie vnútorného a vonkajšieho tlaku. Táto pasívna výmena zabraňuje vzniku vákua počas chladenia alebo pretlaku počas zahrievania, čo sú podmienky, ktoré môžu viesť k zlyhaniu tesnenia, zahmlievaniu šošoviek alebo problémom s otváraním prístupových panelov. Pravda Dlhotrvajúca priedušná zátka je viac než len membrána; ide o kompletnú zostavu, kde je membrána trvalo pripojená – často prostredníctvom tepelnej laminácie alebo špeciálnych lepidiel – do robustného krytu vyrobeného z materiálov ako silikón, termoplastický polyuretán (TPU) alebo umelé plasty. Toto puzdro poskytuje mechanické rozhranie pre inštaláciu (zacvaknutie, závit alebo lepidlo) a chráni krehkú membránu pred oderom a mechanickým poškodením. Výkon je kvantifikovaný dvoma kľúčovými metrikami: Vstupný tlak vody (WEP), hydrostatický tlak, pri ktorom voda preniká membránou (priamo koreluje s hodnotením IPX), a Rýchlosť prúdenia vzduchu, meraná v litroch za minútu pri špecifickom tlakovom rozdiele, ktorý určuje rýchlosť vyrovnávania tlaku.

• Materiálová prevaha ePTFE: Okrem mikroporéznej štruktúry je ePTFE chemicky inertný, odolný voči UV žiareniu a funguje v širokom rozsahu teplôt (-200 °C až 260 °C), vďaka čomu je ideálny pre najnáročnejšie aplikácie. vysokoteplotná priedušná ventilačná zátka sa vyžaduje.
• Úloha hydrofóbnosti: Vlastná vodoodpudivá (hydrofóbna) povaha ePTFE je vylepšená patentovanými úpravami, ktoré zaisťujú, že sa vodné guľôčky hromadia a stekajú z povrchu, a nie zmáčanie a potenciálne blokovanie pórov.
• Overenie výkonnosti: Renomovaní výrobcovia overujú výkon zástrčky prísnym testovaním podľa medzinárodných štandardov, ako je testovanie vodotesnosti podľa IP Code (IEC 60529) a testy poklesu tlaku pre prúdenie vzduchu, čím sa zaisťuje spoľahlivosť technických údajov.

2. Riešenia špecifické pre aplikáciu: Prispôsobenie zástrčky výzve

Univerzálny princíp vyrovnávania tlaku spĺňa rôzne výzvy v reálnom svete, z ktorých každý vyžaduje prispôsobený prístup. V oblasti elektrifikácie a prenosnej energie a silikónová priedušná zátka pre kryt batérie je neobchodovateľné. Akumulátorové články, najmä lítium-iónové, počas normálnej prevádzky vykazujú menšiu tvorbu plynu a výraznú tepelnú rozťažnosť. Utesnený kryt riskuje vydutie alebo prasknutie, zatiaľ čo otvorený otvor umožňuje vniknutie korozívneho elektrolytu a vlhkosti. Priedušná zátka bezpečne odvádza tieto plyny a vyrovnáva tlak z tepelného cyklovania pri zachovaní utesnenia proti striekajúcej vode, prachu a vlhkosti. Silikónové puzdro ponúka vynikajúcu environmentálnu kompresiu tesnenia a odolnosť voči ozónu a teplote. V rámci automobilového sektora si rozšírenie elektronických riadiacich jednotiek (ECU), senzorov a LED osvetlenia vyžaduje robustnú ochranu v drsnom prostredí. An automobilový elektrický konektor odvzdušňovacia zástrčka je často integrovaný priamo do puzdier konektorov. Zabraňuje kondenzácii vo vnútri konektora, ktorá by mohla viesť ku korózii kolíkov a elektrickému zlyhaniu, čo je obzvlášť dôležité pre bezpečnostné systémy, ako sú ovládače ABS alebo airbagov. Pre aplikácie v blízkosti motora alebo výfuku, ako sú snímače prevodovky alebo ovládače turbodúchadla, špecifikujte a vysokoteplotná priedušná ventilačná zátka s membránou a krytom určeným na nepretržité vystavenie nad 150 °C je nevyhnutné, aby sa zabránilo degradácii materiálu. V spotrebnej a priemyselnej elektronike je kľúčové dosiahnuť vysoký stupeň ochrany proti vniknutiu bez vytvárania tlakovej nádoby. Integrácia an Priedušná zátka s krytím IP67 pre elektroniku umožňuje zariadeniam, ako sú vonkajšie bezpečnostné kamery, ručné GPS jednotky alebo podvodné senzory, vyrovnávať tlak počas zmien nadmorskej výšky alebo teplotných výkyvov a zároveň s istotou prežiť dážď, prachové búrky alebo dočasné ponorenie, čím sa výrazne zvyšuje spoľahlivosť v teréne a znižuje sa návratnosť záruky.

• Integrácia dizajnu krytu batérie: Zátka musí byť umiestnená v najvyššom bode v kryte, aby účinne odvádzala plyny a mala by byť chránená pred priamym prúdom vody alebo rozstrekom kontaminantov vnútorným prepážkou alebo zakrytým dizajnom.
• Audity chemickej kompatibility: Pre automobilové alebo priemyselné aplikácie si overte, či je materiál puzdra zástrčky (napr. špecifická trieda silikónu alebo TPU) odolný voči kvapalinám, ako je motorový olej, brzdová kvapalina, chladiaca kvapalina a bežné čistiace rozpúšťadlá.
• Veľkostné a prietokové výpočty: V prípade veľkých krytov alebo krytov s rýchlymi tepelnými cyklami môžu byť potrebné viaceré zátky alebo zátky s vyšším prietokom vzduchu. Jednoduchý výpočet založený na objeme krytu a maximálnom očakávanom internom a vonkajšom tlakovom rozdiele môže viesť k výberu.

3. Výber, overenie a zabezpečenie dlhodobého výkonu

Určenie priedušnej zátky je cvičením na proaktívne znižovanie rizika. Proces začína vytvorením komplexného environmentálneho a prevádzkového profilu pre konečný produkt. Tento profil definuje požadované hodnotenie ochrany pred vniknutím (IP), očakávaný teplotný cyklický rozsah, potenciálne vystavenie chemikáliám, požadovanú životnosť a rýchlosť zmeny vnútorného tlaku (napríklad zo zmien nadmorskej výšky v dronoch alebo tepelnej záťaže vo vonkajšom osvetlení). Pomocou tohto profilu môžu inžinieri kriticky interpretovať údajové listy výrobcu a hľadať overené údaje o výkone za zodpovedajúcich podmienok, nielen nominálne hodnotenia. Tvrdenie, že je a Dlhotrvajúca priedušná zátka musia byť podporené údajmi zo zrýchlených testov životnosti, ako je dlhodobé vystavenie cyklovaniu teploty a vlhkosti, testy UV meteostanikov a odolnosť voči soľnej hmle. Jedným z najbežnejších spôsobov zlyhania nie je náhla porucha, ale postupná degradácia: upchávanie pórov. V prostredí s mastnými aerosólmi, jemným prachom alebo vzdušnými vláknami môžu nečistoty upchať mikropóry membrány. Zatiaľ čo ePTFE je oleofóbny (odpudzujúci olej), špecializované oleofóbne úpravy poskytujú ďalšiu vrstvu obrany. Konštrukčné stratégie na zmiernenie upchávania zahŕňajú umiestnenie zátky na chránenom mieste, použitie vrstvy filtračného média na častice alebo špecifikáciu modelu s obetnou vonkajšou membránovou vrstvou. Mechanická integrita je rovnako dôležitá; zástrčka musí odolať namáhaniu pri inštalácii, vibráciám a potenciálnym nárazom bez toho, aby sa membrána oddelila od puzdra alebo puzdro prasklo.

• Vyžiadať údaje analýzy zlyhania: Dôveryhodný výrobca bude mať údaje o strednom čase do zlyhania (MTTF) pri špecifických záťažových podmienkach a môže poskytnúť návod na očakávanú životnosť vo vašom aplikačnom prostredí.
• Prototyp a test v kontexte: Nikdy nedokončujte špecifikáciu zástrčky len na základe údajových listov. Nainštalujte prototypové zástrčky do skutočných alebo falošných krytov a podrobte ich zhustenej verzii režimu skríningu environmentálneho stresu (ESS) vášho produktu.
• Zvážte inštaláciu a tesnenie: Zástrčka je len taká dobrá, aké dobré je jej tesnenie k hostiteľskému krytu. Uistite sa, že zvolený štýl montáže (napr. O-krúžok pre závitové zátky, kompresia pre zacvaknutie) je kompatibilný s materiálom vášho krytu a poskytuje spoľahlivé tesnenie podľa požadovaného IP hodnotenia.

FAQ

Ako funguje priedušná zátka bez vpustenia vody?

Využíva mikroporéznu membránu, typicky vyrobenú z expandovaného PTFE (ePTFE). Táto membrána obsahuje miliardy mikroskopických pórov, ktoré sú väčšie ako molekuly plynu (umožňujúce vzduchu prechádzať na vyrovnanie tlaku), ale menšie ako kvapky tekutej vody. Vysoké povrchové napätie vody bráni jej zmáčaniu a prenikaniu do týchto drobných pórov. Tento princíp v kombinácii s hydrofóbnymi úpravami na membráne vytvára účinnú jednosmernú bariéru: prúdi vzduch, voda je blokovaná, vďaka čomu je vodeodolná priedušná membránová zátka .

Aký je rozdiel medzi IP67 a IP68 pre priedušnú zátku?

Hodnotenie IP (Ingress Protection) sa týka úrovne ochrany, ktorú dosahuje celý kryt, nie samotnej zástrčky. Zástrčka je však kritickým komponentom umožňujúcim tieto hodnotenia. An Priedušná zátka s krytím IP67 pre elektroniku je navrhnutý a testovaný tak, aby pomohol krytu dosiahnuť "6" (úplná ochrana proti vniknutiu prachu) a "7" (ochrana proti dočasnému ponoreniu do vody medzi 15 cm a 1 m na 30 minút). IP68 je určený pre nepretržité ponorenie za podmienok špecifikovaných výrobcom (často hlbšie ako 1 m na dlhšiu dobu). Zástrčka s krytím IP68 by mala výrazne vyšší stupeň vstupného tlaku vody (WEP).

Môže byť priedušná zátka použitá v sterilizovanom alebo čistom prostredí?

Áno, ale je potrebné vybrať konkrétne varianty produktu. Pre sterilizačné metódy, ako je etylénoxid (EtO) alebo gama žiarenie, musia byť materiály zátky (membrána a kryt) overené, aby vydržali proces bez degradácie alebo straty výkonu. Pre čisté priestory alebo farmaceutické aplikácie musia byť zátky vyrobené v kontrolovanom prostredí a môžu vyžadovať dodatočné certifikácie (napr. USP trieda VI pre biologickú kompatibilitu), aby sa zabezpečilo, že neprinášajú kontaminanty alebo odpadové plyny.

Ako vypočítam požadovaný prietok vzduchu alebo počet zátok pre môj kryt?

Základný výpočet zahŕňa zákon ideálneho plynu (PV=nRT). Musíte určiť maximálny tlakový rozdiel (ΔP), ktorý sa musí váš kryt vyrovnať, a čas (t), v ktorom sa to musí stať. Vzorec pre požadovaný objemový prietok vzduchu (Q) je odvodený: Q = (V ΔP) / (t P _bankomat ), kde V je objem krytu. Vyberte zástrčku, ktorej rýchlosť prúdenia vzduchu (z jej údajového listu pri vašom konkrétnom ΔP) spĺňa alebo prekračuje túto vypočítanú hodnotu Q. Pre veľké ΔP alebo rýchle vyrovnanie, viaceré zátky paralelne pripočítavajú svoje rýchlosti prúdenia vzduchu.

Čo sa stane, ak sa priedušná zátka zašpiní alebo upchá?

Upchatie je primárny režim zlyhania. Ak sa póry membrány zanesú špinou, olejom alebo inými nečistotami, rýchlosť prúdenia vzduchu klesne takmer na nulu. Zátka sa účinne stáva pevným tesnením, čo vedie k problémom, ktorým mala zabrániť: hromadeniu tlaku, vákuovému uzáveru a potenciálnej kondenzácii. Aby ste tomu zabránili, vyberte zástrčky s oleofóbnou úpravou (odpudzujúcu olej) pre špinavé prostredie, navrhnite ochranné kryty alebo usmerňovače na ochranu zástrčky pred priamymi prúdmi nečistôt a považujte ich za použiteľnú položku v plánoch údržby pre aplikácie s extrémnym zaťažením.
